系統概述：



目前，中國石化加油IC卡工程將覆蓋中國石化股份有限公司所屬的20個省(自治區、直轄市、計劃單列市)石油分公司，260余個地市級公司，1300余個縣級公司的25000余座加油站。中國石化加油IC卡工程是一個跨平臺、范圍廣、涉及面寬的全國性系統建設工程。為了應對客戶不斷提高的服務需求、順應"信息化帶動產業化"的技術發展趨勢，利用先進的電子信息技術，以IC卡為載體，實現中國石化成品油零售系統的改造。通過工程的建設，在中國石化領域的所有加油站內實現"一卡在手，各地加油"的目標。以IC卡這一現代支付工具取代傳統的現金、油票等結算方式，在加油站安裝加油站管理控制了系統，實現成品油零售業務的電子支付和交易數據的自動采集；提高加油站經營管理的科技含量和服務水平，從而進一步提高工作效率，降低成本，增強抵御市場風險的能力。



系統原理：



中國石化加油IC卡系統在設計上采用了4層結構，即總公司級(包括中國石化管理總中心和中國石化數據交換總中心)、省級、地級以及各業務終端(包括縣級管理終端、加油站、發卡網點等)。

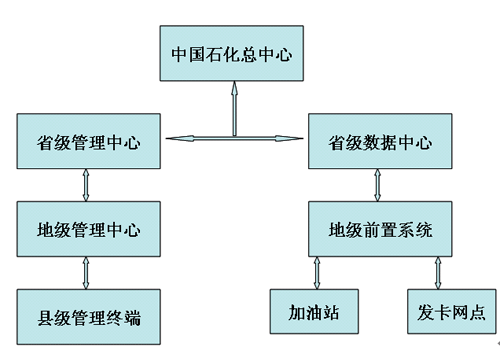

系統應用結構圖：





加油站：是中國石化成品油零售業務的發生地，直接面向客戶提供加油服務。



發卡網點：為用戶提供開戶、發卡、充值、圈存、掛失、查詢等服務。



地級前置系統：在發卡網點和加油站與省級數據中心提供數據轉發功能。



省級數據中心：建立用戶賬戶，進行加油卡交易的清分、清算，是業務管理和數據處理核心。



省級管理中心：對省級石油公司所屬加油站的零售業務進行管理。



地級管理中心：對地（市）級石油公司所屬加油站的零售業務進行管理。



縣級管理終端：對縣級石油公司所屬加油站的零售業務進行管理。



中國石化總中心：負責對加油卡異地交易的清分和爭議的仲裁，對基于加油IC卡交易系統的零售業務進行管理 。





系統優勢：



在中國石化IC卡加油站的應用方案中，加油站的管控PC起著重要作用，中國石化對管控PC的首要要求是系統的可靠性。因?yàn)橐坏┕芸豍C發生故障，加油站的正常運行將受到影響。得麗瓏工業一體機提供的系統平臺采用工業設計，適應各種惡劣環境，寬電壓工業電源。



其次，要求管控PC具有較強的功能擴展性。加油機通過串口與管控PC相連，加油站的加油機數目從2個到30余個不等。得麗瓏工業一體機提供的系統完全滿足系統的擴展要求，適應未來發展需要。

另外，為了保證管控PC系統的穩定運行，中國石化選用了Turbolinux Linux做為管控PC的操作系統，因此要求管控PC在硬件上與Turbolinux完全兼容，并且能夠流暢運行。得麗瓏工業一體機系統電磁兼容性好。電磁兼容測試包括CE,FCC等。管控PC在國家電磁測試中心達到FCC A級標準。



中國石化選擇工業電腦做為管控PC的主要原因是工業PC在提高系統可靠性方面做了許多特殊設計，它的可靠性大大優于商用PC。

得麗瓏工業一體機的工業級主板結構較商用PC更容易滿足現場使用和維護要求。另外，商用PC對系統的防震沒有做特殊設計，在周圍存在振動干擾的場合，很容易出現硬盤損壞和卡片跳出的故障。硬盤一旦損壞，***的交易數據將全部丟失。工業PC的主板做成插卡的形式，插在無源底板（passive backplane）上。無源底板上只有ISA，PCI總線接插件以及電容電阻等無源器件，因此無源底板損壞的概率非常低，通常無更換之憂。如果主板損壞，只需要將主板拔出即可。因此系統的MTBF時間大大縮短。此外系統的主板和外圍卡有專門的固定壓條，防止板卡跳出。硬盤驅動器具有硬盤避振架和減震橡膠墊，能減輕振動對硬盤的損壞。為了使工業PC能可靠工作在高粉塵環境下，在工業PC的前面入風口，具有可更換的防塵網。
